泵入口处(压力最低点)单位质量液体所具有的能量(静压能和动能)与输 送液体在工作温度下的饱和蒸汽压头之差称为泵的净正吸入压头NPSH(Net Positive Suction Head)，也称作泵的气蚀余量。

泵的净正吸入压头分为需要的净正吸入压头（或称为净正吸入压头必需值），标记为NPSHr (NPSH Required)或NPSHR和 有效的净正吸入压头（或称为净正吸入压头有效值），标记为NPSHa(NPSH Available)或 NPSHA。

      在给定了装置的设备、管道配置之后，泵吸入系统给予泵的净正吸入压头 称为泵系统有效的净正吸入压头(NPSHa)，NPSHa只与装置系统有关而与泵本身 特性无关。

      为保证泵能正常运转而不发生气蚀，必须使NPSHa>NPSHr，而一般情 况下至少要大0.3m，对于有些输送条件（如输送近似沸点的液体）则应 NPSHa≥1.3NPSHr。

1，NPSHr的计算和校正

1.1 NPSHr的计算
      应尽量采用泵制造厂给出的 NPSHr，当无泵制造厂提供的NPSHr时，可按下式进行估算:

式中 NPSHr— 泵需要的净正吸入压头，m;
       n- 泵的转速，r/min;
       Vd— 泵的设计流量，m3/min;
       S一一 泵吸入比转速，(m3/min)·(m)。

1.2 NPSHr的校正
      a.当泵输送的流体不同于20°C的清水时，NPSHr应按下式进行校正:

  输送热水或非粘性液态烃(粘度比水小)时，可按下图查Ψ值进行修正。

1.3 离心泵的NPSHa计算
      离心泵的NPSHa可按下式进行计算：

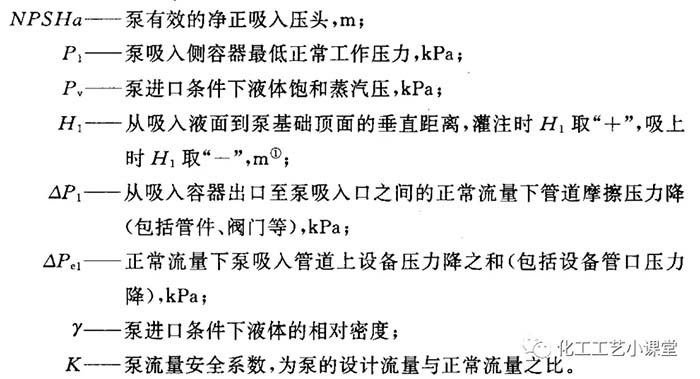

式中

1.4 往复泵的NPSHa计算
      离心泵的NPSHa可按下式进行计算：

式中

2，泵NPSHa的安全裕量表



3，泵的NPSHr计算
